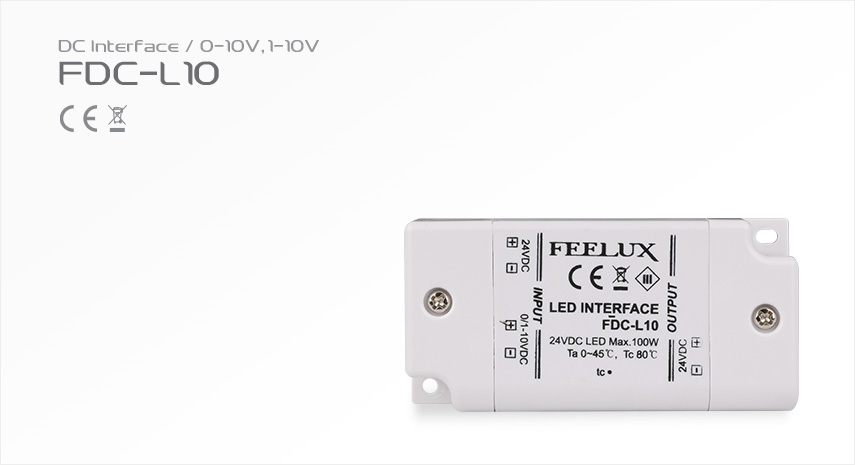

FDC-L10
![FDC-L10](img/Dimming_System/Other_system_Interface_DC/main_FDC-L10.jpg)
![적용사례](img/Dimming_System/Other_system_Interface_DC/apply.jpg)
![적용사례](img/Dimming_System/Other_system_Interface_DC/info_191108.jpg)
Channel | Input Signal | Output Signal | Output Load | Rated Input | Weight |
---|---|---|---|---|---|
1CH | DC 0-10V, DC 1-10V | PWM | DC 24V LED Max. 100W | DC 24V | 60g |
• Dimension
![dimension](img/Dimming_System/Other_system_Interface_DC/dimension_FDC-L10.jpg)
Model Name | A(mm) | B(mm) | C(mm) |
---|---|---|---|
FDC-L10 | 78 | 16 | 40 |
• Wiring
![제품결선도](img/Dimming_System/Other_system_Interface_DC/dia_FDC-L10.jpg)
Channel | Input Signal | Output Signal | Output Load | Rated Input | Weight |
---|---|---|---|---|---|
1CH | DC 0-10V, DC 1-10V | PWM | DC 24V LED Max. 100W | DC 24V | 60g |
Model Name | A(mm) | B(mm) | C(mm) |
---|---|---|---|
FDC-L10 | 78 | 16 | 40 |
