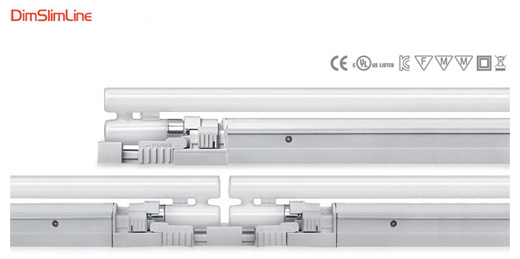

기존 SlimLine에 Dimming기능을 추가하였으며, 새로운 스타일의 램프디자인과 필룩스의 연결형 커넥트를 사용하여 설치가 용이하고 연결시 DarkZone이 없어지는 것이 특징
|
특징
- 입력 전원 및 주파수 : 220~240V, 50/60Hz
- 전압변동 허용범위 : 180~260V
- 동작주파수 : 44KHz~70KHz
- PWM 신호를 통하여 주파수를 제어/조도조절
- 역율 : 95% 이상
- 동작온도 : 10℃~50℃
- 파고율 : 1.5이하
- 3선 접속방식(전원2선, PWM1선)하여 연결간단
- PWM신호로 Dimming : 3~100%
|
적용
- 관경 16mm 형광램프의 사용으로 현대적인 디자인 연출
- 사무실, 거실, 부엌, 안방, 병원, 교실 등 활용이 다양함
- Sun In House 기능을 구현할 수 있음
|

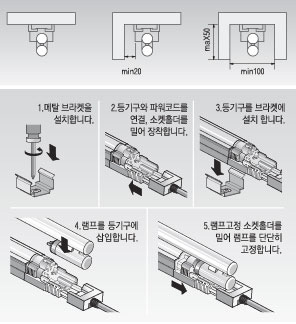

설치예시
- 관경 16mm 형광램프의 사용으로 현대적인 디자인 연출
- 사무실, 거실, 부엌, 안방, 병원, 교실 등 활용이 다양함
- Sun In House 기능을 구현할 수 있음
 |
|
주의
- 연결수량 : 14W, 21W, 28W : 10개
- 10℃~50℃ 온도의 실내용으로만 사용가능함 |

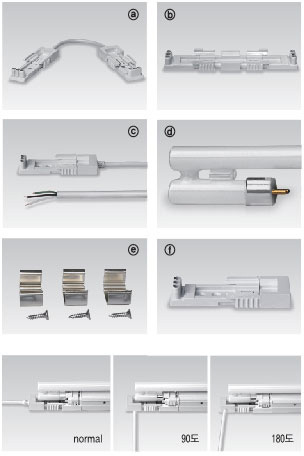

악세사리
| ⓐ 연결선 (Bus Wire) 등기구와 등기구의 연결 |
| DSLLPTC/K |
DSLLPTC1/K |
DSLLPTC2/K |
DSLLPTC4/K |
DSLLPTC6/K |
| 150mm |
300mm |
600mm |
1200mm |
1800mm |
| ⓑ 다이렉트커넥터캡 등기구와 등기구의 직접연결 |
| SLLCPL |
| ⓒ OPEN POWER CODE 등기구와 조광기의 연결 |
| DSLLOPC220/K |
DSLLOPC1/K |
DSLLOPC2/K |
DSLLOPC4/K |
| 150mm |
300mm |
600mm |
1200mm |
| DSLLOPC220V/K(90도) , DSLLOPC220H/K(180도) |
| ⓓ 고정클립 |
| MSLL-BRACKET |
| ⓔ END-CAP 등기구 출력부 감전보호 |
| SLLCAP |
|
| |
| 모델명 |
적용
램프 |
규격 |
정격
전원 |
소비
전력 |
정격
전류 |
동작
주파수 |
역율
(%) |
인증 |
DSLL
14AB22NN |
T5 FBL
14W*1 |
580
33
44.3 |
220V/60Hz |
18W |
0.090A |
40
~70kHz |
95 |
KC
(EK) |
DSLL
21AB22NN |
T5 FBL
21W*1 |
880
33
44.3 |
220V/60Hz |
25W |
0.120A |
40
~70kHz |
98 |
KC
(EK) |
DSLL
28AB22NN |
T5 FBL
28W*1 |
1180
33
44.3 |
220V/60Hz |
32W |
0.155A |
40
~70kHz |
98 |
KC
(EK) |
|
|
|
