- 저압 방전램프로서 방전에 의해 발생된 자외선이 유리관 내면에 도포된 형광물질을 자극해 빛을 생성
- 형광물질에 따른 다양한 광색을 냄 (전구색~주광색)
- 형광램프는 경제적이고, 효율 및 수명이 오래감
- 안정기는 안정된 전류를 램프에 공급하기위해 필요

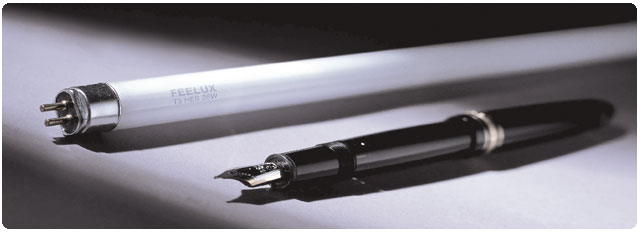

T5 HE, T5 HO 형광램프

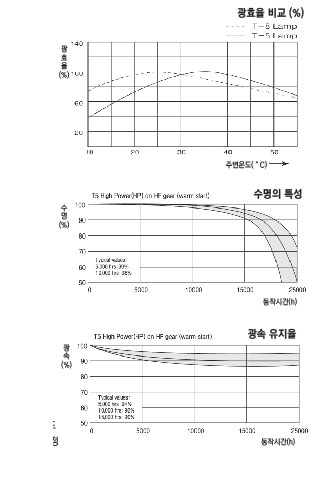

- 형광램프의 최대광속은 약 30~35도에서 얻을 수 있음
- 높은 광속을 내는 T5 HP램프도 관특성과 광속유지율 및 수평면에서 T5 HO 램프와 거의 동일하며 취급상 주의점도 동일하게 적용
필룩스 램프의 형식표기

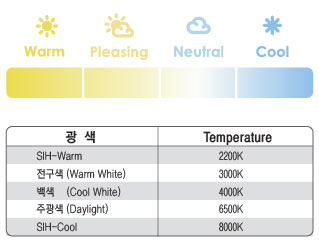

램프의 색온도
- 광원의 색온도는 흑체를 달구었을때 방사되는 빛의 색과 비교하여 표현됨
- 색온도가 높을수록 차가운광색을 갖게되고 색온도가 낮을수록 따뜻한 광색을 갖게 됨
- 3000K 이하는 따뜻한색, 6500K 이상은 차가운색 3000~6500K 사이는 백색으로 구분됨
T5 형광램프의 장점
에너지 절감
높은 광효율(104lm/W), 긴수명(16,000시간), 전자식 안정기의 낮은 전력소모, 고효율 반사갓 등기구의 사용으로 기존의 T-10과 T-8에 비해 50%, 30%
이상으로 에너지 절감 가능
새로운 디자인
16mm 관경으로 인해 기존 등기구에 비해 절반크기로 디자인이 가능하며 현대적이고 슬림한 디자인이 가능함
기능적인 면에서 매입등, 간접등, 가구등에 활용가능하며, 기존램프보다 5cm 짧기 때문에 루바 천장재 표준타입(60/120)에 완벽히 맞음
뛰어난 효율과 연색
Reflecting 파우더의 Protecting후 도시바의 형광파우더를 재도포하는 신기술 적용
현광등 중에서는 104lm/W으로 효율이 가장 좋으며 광속 유지율은 92%(10,000시간기준), 수명은 16,000시간(필룩스안정기 사용시 최대 20,000시간
가능)이며 연색성은 82이상임
환경친화적 형광램프
극소량의 수은만을 봉입함으로써 환경오염을 줄였으며 전체 체적이 T-10,T-8형광램프에 비해 76%,64%감소하였기 때문에 유리자원
, 금속자재 폐기물을 감소할 수 있음
안정기와의 완벽한 호환성
T5초절전 형광램프에 사용할 고주파 전자식안정기와 등기구를 함께 공급해 램프와 안정기의 완벽한 호환가능
점등 온도 0℃+50℃임
T5 사용상 주의사항
램프사용각도
T5 형광램프를 수직으로 사용할 경우 램프에서 가장 차가운 부분인 필룩스 로고가 있는 부분이 반드시 아래로 위치하도록 해야함
안정기
T5 형광램프는 반드시 전자식안정기만을 사용하도록 설계되어 있으며, 램프 수명 말기에 전원공급을 중단하는 보호기능이 필요
형광램프의 성능은 승인된 안정기나 IEC규정에 준하는 안정기를 사용할 경우에 한해서 보증
필룩스에서 제시하는 T5램프용 안정기를 사용하면 수명이나 전기적인 특성 최적화 가능
T5 HE(High Efficiency) 형광램프와 기존 직관램프와의 비교
비교
T-10형광램프 FL40D
T-8형광램프 FHF32EX-N
T-5형광램프 FHF28W/40
비고
소비전력(W)
전자식 자기식
40 49
32 33
28 X
T-10,T-8대비 각각 12W,14W절감 자기식에 비교시 21W,5W절감
치수(mm)
관경 전장
32 1198
26 1198
16 1149
체적T-10,T-8대비 각각 76%,64% 감소 유리자원등 절감 폐기물감소 및 환경개선
광속(mm)
2660
3040
2900
T-10비교 9% 증가
광효율(lm/W)
66.50
95.00
103.57
T-10,T-8대비 각각 55%,9% 증가
경제성
수명(Hrs) 연색성(CRI)
8000 <69
10000 >82
16000 >82
T-10,T-8대비 각각 100%,60% 증가 연색성 향상
T5 HO(High Output) 형광램프와 다른 광원과의 비교
비교
T-8형광램프 L58-D
Metal halide HQI-TS 70W/D
T-5형광램프 T5 HO 54W/40
비고
소비전력(W)
58
75
54
소비전력 최소 Metal Halide Lamp 비교 21W 절감
관경
26
20
16
체적 T-8대비 각각 71% 감소
전장
15000
114
1146
유자원 등 절감 폐기물감소 및 환경개선
광속(lm)
5000
5000
5000
Metal Halide보다 광효율 탁월(26%차이)
광효율(lm/W)
82.20
66.67
92.59
형광램프의 신기원
수명(Hrs)
10000
10000
16000
수명 60% 증가
연색성(CRI)
>82
>82
>82
탁월한 연색성
경제성
T5램프보다 낮은 효율
램프,안정기 가격고가
광출력/효율최고 슬림등기구가능
광출력과 효율대비 매우 경제적이며 다양한 등기구디자인이 가능
T5 FBL & FEL 형광램프의 표준광속
TYPE
광속
TYPE
광속
T5 HE 8W/22,30,40
300
T5 FBL 14W/22,30,40
950
T5 HE 8W/65,80
450
T5 FBL 14W/65,80
850
T5 HE 14W/22,30,40
1200
T5 FBL 21W/22,30,40
1470
T5 HE 14W/65,80
1100
T5 FBL 21W/65,80
1320
T5 HE 21W/22,30,40
1900
T5 FBL 28W/22,30,40
2120
T5 HE 21W/65,80
1750
T5 FBL 28W/65,80
1920
T5 HE 28W/22,30,40
2600
T5 FBL 24W/22,30,40
1613
T5 HE 28W/65,80
2400
T5 FBL 24W/65,80
1463
T5 HE 35W/22,30,40
3300
T5 FBL 39W/22,30,40
2827
T5 HE 35W/65,80
3050
T5 FBL 39W/65,80
2577
T5 HO 24W/22,30,40
1750
T5 FBL 54W/22,30,40
4083
T5 HE 24W/65,80
1600
T5 FBL 54W/65,80
3683
T5 HO 39W/22,30,40
3100
T5 FEL 54W/22,30,40
3889
T5 HO 39W/65,80
2850
T5 FBL 54W/65,80
3489
T5 HO 54W/22,30,40
4450
T5 HO 54W/65,80
4050
일반형광램프처럼 관경 16mm T5램프의 등기구
효율은 주위온도 25℃에서 계산됨
램프의 광속은 주위온도 25℃에서 측정
등기구의 광속은 주위온도 25℃에서 측정
감성조명 패키지상품 ? 감성조명표준모델 :
형광램프의 특징
